1 Stück leiser 9-Blatt-Kukri-Lüfter 92 x 92 x 25 mm für leisen Betrieb
passend zum Artikel TTC-SC20(A)+
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7 ~13.8V DC
max. Ausgangsstrom
1A
Stromverbrauch
0,05 A
Temperaturmessung
20° ~ 45° C
Kukri-Lüfter
Außenmaße
92 x 92 x 25mm
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.48 A
Stromverbrauch (Watt)
5.76 W
Lüftergeschwindigkeit
500 ~ 2600 ± 10% Umdr./Min
Luftstrom
40,4 ~ 106.2 CFM oder 68,64 ~ 180.43 m³/h
statischer Druck
0,06 ~ 0.12 InchH2O oder 0,15 ~ 0,30 mbar
Geräuschpegel
6 ~ 28 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000
1 Stück leiser 9-Blatt-Kukri-Lüfter 120 x 120 x 25 mm für leisen Betrieb
passend zum Artikel TTC-SC20(B)+
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7 ~13.8V DC
max. Ausgangsstrom
1A
Stromverbrauch
0,05 A
Temperaturmessung
20° ~ 45° C
Kukri-Lüfter
Außenmaße
120 x 120 x 25mm
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.48 A
Stromverbrauch (Watt)
5.76 W
Lüftergeschwindigkeit
500 ~ 2600 ± 10% Umdr./Min
Luftstrom
40,4 ~ 106.2 CFM oder 68,64 ~ 180.43 m³/h
statischer Druck
0,06 ~ 0.12 InchH2O oder 0,15 ~ 0,30 mbar
Geräuschpegel
6 ~ 28 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000
1 Stück leiser 9-Blatt-Kukri-Lüfter 140 x 140 x 25 mm für leisen Betrieb
passend zum Artikel TTC-SC20(C)+
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7 ~13.8V DC
max. Ausgangsstrom
1A
Stromverbrauch
0,05 A
Temperaturmessung
20° ~ 45° C
Kukri-Lüfter
Außenmaße
140 x 140 x 25mm
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.48 A
Stromverbrauch (Watt)
5.76 W
Lüftergeschwindigkeit
500 ~ 2600 ± 10% Umdr./Min
Luftstrom
40,4 ~ 106.2 CFM oder 68,64 ~ 180.43 m³/h
statischer Druck
0,06 ~ 0.12 InchH2O oder 0,15 ~ 0,30 mbar
Geräuschpegel
6 ~ 28 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000

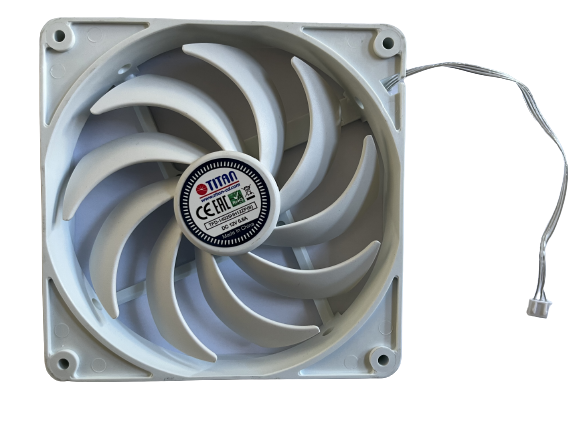

Lüftermaß: 140 x140 x25 mm
Lüfter mit kurzem Kabel

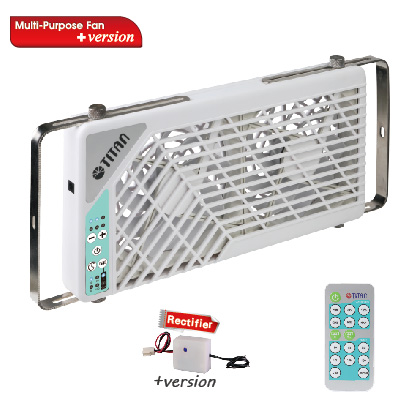

passend zum Artikel TTC-SC21/V3+
Nennspannung: 12 V DC
Nennstrom: 1,0 A
Leistungsaufnahme: 12 W
Nenndrehzahl: 600 ~ 2200 U / min
Luftstrom: 280 CFM oder 475,72 m³/h
Statischer Druck: 1.0 InchH2O oder 2,49 mbar
Geräuschpegel: 7 ~ 32 dBA
Lagertyp: Z-Lager
Lebenszeit: 60.000 Stunden

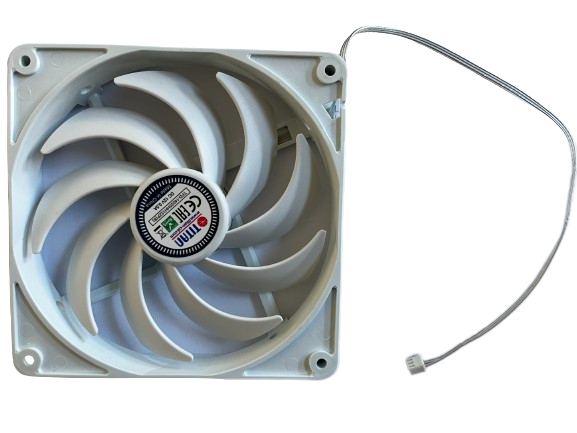

Lüftermaß: 140 x140 x25 mm
Lüfter mit langem Kabel
passend zum Artikel TTC-SC21/V3+
Nennspannung: 12 V DC
Nennstrom: 1,0 A
Leistungsaufnahme: 12 W
Nenndrehzahl: 600 ~ 2200 U / min
Luftstrom: 280 CFM oder 475,72 m³/h
Statischer Druck: 1.0 InchH2O oder 2,49 mbar
Geräuschpegel: 7 ~ 32 dBA
Lagertyp: Z-Lager
Lebenszeit: 60.000 Stunden

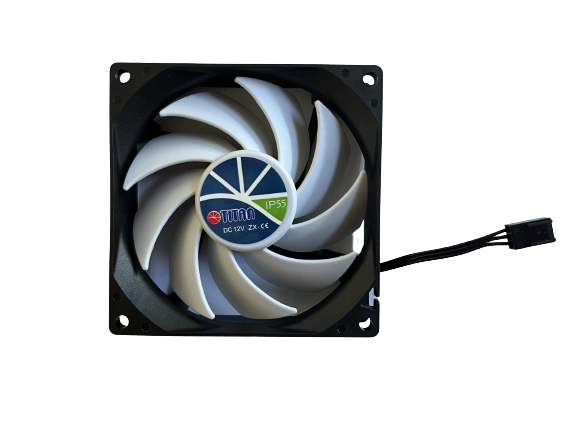

1 Stück leiser 9-Blatt-Kukri-Lüfter 92 x 92 x 25 mm für leisen Betrieb
passend zum Artikel TTC-SC22(A)+
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7 ~13.8V DC
max. Ausgangsstrom
1A
Stromverbrauch
0,05 A
Temperaturmessung
20° ~ 45° C
Kukri-Lüfter
Außenmaße
92 x 92 x 25mm
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.48 A
Stromverbrauch (Watt)
5.76 W
Lüftergeschwindigkeit
500 ~ 2600 ± 10% Umdr./Min
Luftstrom
40,4 ~ 106.2 CFM oder 68,64 ~ 180.43 m³/h
statischer Druck
0,06 ~ 0.12 InchH2O oder 0,15 ~ 0,30 mbar
Geräuschpegel
6 ~ 28 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000

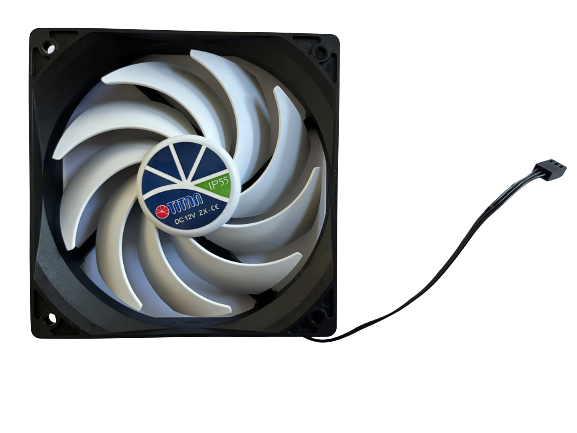

1 Stück leiser 9-Blatt-Kukri-Lüfter 120 x 120 x 25 mm für leisen Betrieb
passend zum Artikel TTC-SC22(B)+
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7 ~13.8V DC
max. Ausgangsstrom
1A
Stromverbrauch
0,05 A
Temperaturmessung
20° ~ 45° C
Kukri-Lüfter
Außenmaße
120 x 120 x 25mm
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.48 A
Stromverbrauch (Watt)
5.76 W
Lüftergeschwindigkeit
500 ~ 2600 ± 10% Umdr./Min
Luftstrom
40,4 ~ 106.2 CFM oder 68,64 ~ 180.43 m³/h
statischer Druck
0,06 ~ 0.12 InchH2O oder 0,15 ~ 0,30 mbar
Geräuschpegel
6 ~ 28 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000

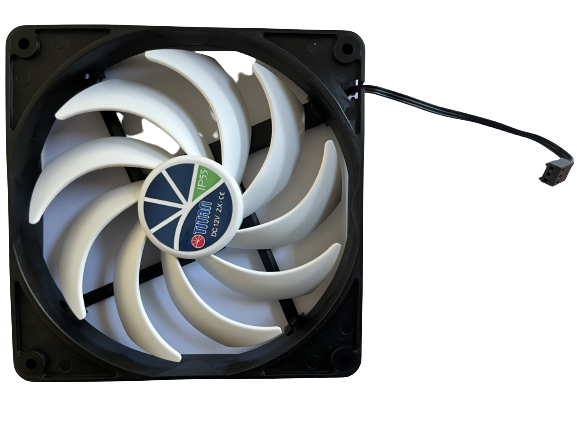

1 Stück leiser 9-Blatt-Kukri-Lüfter 140 x 140 x 25 mm für leisen Betrieb
passend zum Artikel TTC-SC22(C)+
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7 ~13.8V DC
max. Ausgangsstrom
1A
Stromverbrauch
0,05 A
Temperaturmessung
20° ~ 45° C
Kukri-Lüfter
Außenmaße
140 x 140 x 25mm
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.48 A
Stromverbrauch (Watt)
5.76 W
Lüftergeschwindigkeit
500 ~ 2600 ± 10% Umdr./Min
Luftstrom
40,4 ~ 106.2 CFM oder 68,64 ~ 180.43 m³/h
statischer Druck
0,06 ~ 0.12 InchH2O oder 0,15 ~ 0,30 mbar
Geräuschpegel
6 ~ 28 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000

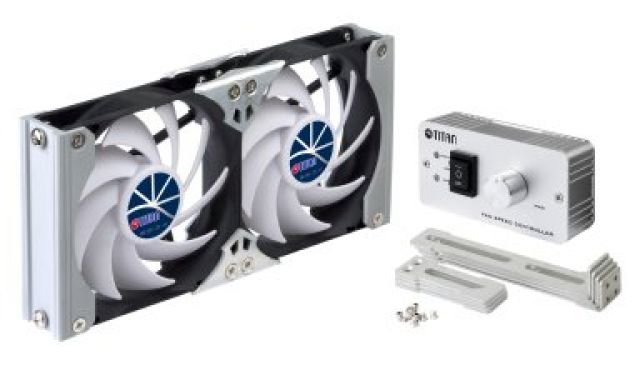

Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung. Bei Temperaturregelung (TEMP) schalten sich die Lüfter automatisch ein und laufen auch ständig weiter. Lediglich die Drehzahl verändert sich, abhängig von der Umgebungstemperatur. Achtung: bei "Temp" (Temperaturregelung) schalten sich die Lüfter nicht automatisch wieder aus, wenn die Raumtemperatur sinkt ! Bei manuellem Betrieb lässt sich die Drehzahl der Lüfter stufenlos selbst regulieren. Ganz Abstellen ist auch möglich, indem man den Kippschalter an der Aluminium-Geschwindigkeitskontrolle auf "0" in Mittelstellung bringt.
Der Doppellüfter ist vormontiert im Aluminium-Befestigungsrahmen.
Um die richtige der 3 verfügbaren Größen an Doppellüftern zu ermitteln, messen Sie am besten zuerst die Lüftungsschlitze oben oder unten in Ihrem Fahrzeug, die sich am nächsten zu Ihrem Kühlschrank befinden. Wählen Sie entsprechend der Breite und Länge dieser Lüftungsschlitze eines unserer drei Modelle (A, B oder C) aus. Die jeweiligen Außenmaße der einzelnen Lüftergrössen finden hier, unter der Produktbeschreibung. Die genaue Montageanleitung liegt dem Produkt bei.
Produktmerkmale
Kühlschrank- bzw.Multifunktionslüfter
Universalspannung: 12/24V
langlebiger Aluminiumrahmen
Doppelfunktion Aluminium-Geschwindigkeitskontrolle:
automatisch: Temperatursensor regelt die Geschwindigkeit
manuell: stufenlose Drehzahleinstellung
ganz abstellen: manuell durch Mittelstellung ("0") des Kippschalters an der der Aluminium-Geschwindigkeitskontrolle
2 Stk. leise Kukri-Lüfter 92 x 92 x 25 mm
Außenmaße incl. Rahmen = 19,4 x 9,2 x 3,1 cm (BxHxT)
An den Rahmenseiten links u. rechts werden jeweils die variablen Befestigungsschienen angebracht.
zahlreiche Befestigungsmöglichkeiten durch mitgeliefertes Montagematerial
Lieferumfang
Doppellüfter, vormontiert im Aluminiumrahmen
Aluminium-Geschwindigkeitskontrolle
Befestigungsmaterial
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V - 24V
Ausgangsspannung
5.5V ~11V
max. Ausgangsstrom
1A
Stromverbrauch
0,3A
Temperaturmessung
25° ~ 60° C
Kukri-Lüfter
Außenmaße
2 Stk 92 x 92 x 25
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.48 A
Stromverbrauch (Watt)
5.76 W
Lüftergeschwindigkeit
1000 ~ 2600 ± 10% Umdr./Min
Luftstrom
40,8 ~ 106.2 CFM oder 69,3 ~ 180.43 m³/h
statischer Druck
0,08 ~ 0.13 InchH2O oder 0,19 ~ 0,32 mbar
Geräuschpegel
8 ~ 25 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000
Kabellänge
1 m
Montagesets
inkl.
Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfter sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen bzw. die Luft abgesaugt wird.
Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann. Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird.
Für Montage in die obere Lüftung:
Bitte die obere Seite des Lüftersets (die mit den Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt.
Für Montage an der unteren Lüftung:
Bitte umgekehrt vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen.
Anbringung des Temperatursensors:
Der Temperatursensor sollte ca. 5 cm freihängend über den Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks!
Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.
Montaganleitung

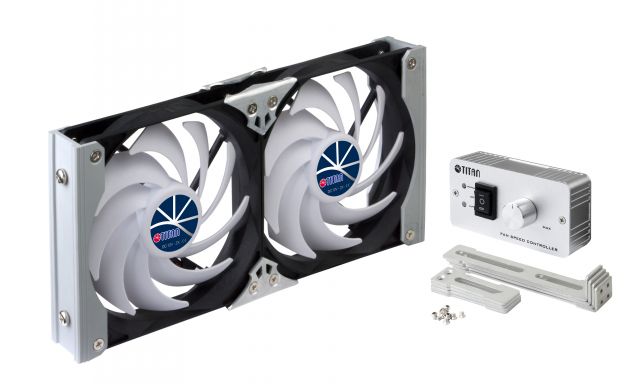

Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung. Bei Temperaturregelung (TEMP) schalten sich die Lüfter automatisch ein und laufen auch ständig weiter. Lediglich die Drehzahl verändert sich, abhängig von der Umgebungstemperatur. Achtung: bei "Temp" (Temperaturregelung) schalten sich die Lüfter nicht automatisch wieder aus wenn die Raumtemperatur sinkt ! Bei manuellem Betrieb lässt sich die Drehzahl der Lüfter stufenlos selbst regulieren. Ganz Abstellen ist auch möglich, indem man den Kippschalter an der Aluminium-Geschwindigkeitskontrolle auf "0" in Mittelstellung bringt.
Der Doppellüfter ist vormontiert im Aluminium-Befestigungsrahmen.
Um die richtige der 3 verfügbaren Größen an Doppellüftern zu ermitteln, messen Sie am besten zuerst die Lüftungsschlitze oben oder unten in Ihrem Fahrzeug, die sich am nächsten zu Ihrem Kühlschrank befinden. Wählen Sie entsprechend der Breite und Länge dieser Lüftungsschlitze eines unserer drei Modelle (A, B oder C) aus. Die jeweiligen Außenmaße der einzelnen Lüftergrössen finden hier, unter der Produktbeschreibung. Die genaue Montageanleitung liegt dem Produkt bei.
Produktmerkmale
Kühlschrank- bzw.Multifunktionslüfter
Universalspannung: 12/24V
langlebiger Aluminiumrahmen
Doppelfunktion Aluminium-Geschwindigkeitskontrolle:
automatisch: Temperatursensor regelt die Geschwindigkeit,
manuell: stufenlose Drehzahleinstellung
ganz abstellen: manuell durch Mittelstellung ("0") des Kippschalters an der der Aluminium-Geschwindigkeitskontrolle
2 Stk. leise Kukri-Lüfter 120 x 120 x 25 mm
Außenmaße incl. Rahmen = 25,0 x 12,0 x 3,1 cm (BxHxT)
An den Rahmenseiten links u. rechts werden jeweils die variablen Befestigungsschienen angebracht.
zahlreiche Befestigungsmöglichkeiten durch mitgeliefertes Montagematerial
Lieferumfang
Doppellüfter, vormontiert im Aluminiumrahmen
Aluminium-Geschwindigkeitskontrolle
Befestigungsmaterial
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V - 24V
Ausgangsspannung
5.5V ~11V
max. Ausgangsstrom
1A
Stromverbrauch
0,3A
Temperaturmessung
25° ~ 60° C'
Kukri-Lüfter
Außenmaße
2 Stk. 120 x 120 x 25
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0,56 A
Stromverbrauch (Watt)
6.72 W
Lüftergeschwindigkeit
700 ~ 2000 ± 10% Umdr./Min
Luftstrom
42.4 ~ 121,13 CFM oder 72,03 ~ 205,79 m³/h
statischer Druck
0,07 ~ 0.12 InchH2O oder 0.17 ~ 0,30 mbar
Geräuschpegel
10 ~ 32,9 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000
Kabellänge
1 m
Montagesets
inkl.
Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfer sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen bzw. die Luft abgesaugt wird.
Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann. Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird.
Für Montage in die obere Lüftung:
Bitte die obere Seite des Lüftersets (die mit den Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt.
Für Montage an der unteren Lüftung:
Bitte umgekehrt vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen.
Anbringung des Temperatursensors:
Der Temperatursensor sollte ca. 5 cm freihängend über den Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks!
Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.
Montageanleitung
Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung. Bei Temperaturregelung (TEMP) schalten sich die Lüfter automatisch ein und laufen auch ständig weiter. Lediglich die Drehzahl verändert sich, abhängig von der Umgebungstemperatur. Achtung: bei "TEMP" (Temperaturregelung) schalten sich die Lüfter nicht automatisch wieder aus wenn die Raumtemperatur sinkt ! Bei manuellem Betrieb lässt sich die Drehzahl der Lüfter stufenlos selbst regulieren. Ganz Abstellen ist auch möglich, indem man den Kippschalter an der Aluminium-Geschwindigkeitskontrolle auf "0" in Mittelstellung bringt.
Der Doppellüfter ist vormontiert im Aluminium-Befestigungsrahmen.
Um die richtige der 3 verfügbaren Größen an Doppellüftern zu ermitteln, messen Sie am besten zuerst die Lüftungsschlitze oben oder unten in Ihrem Fahrzeug, die sich am nächsten zu Ihrem Kühlschrank befinden. Wählen Sie entsprechend der Breite und Länge dieser Lüftungsschlitze eines unserer drei Modelle (A, B oder C) aus. Die jeweiligen Außenmaße der einzelnen Lüftergrössen finden hier, unter der Produktbeschreibung. Die genaue Montageanleitung liegt dem Produkt bei.
Produktmerkmal Kühlschrank- bzw. Multifunktionslüfter
Kühlschrank- bzw.Multifunktionslüfter
Universalspannung: 12/24V
langlebiger Aluminiumrahmen
Doppelfunktion Aluminium-Geschwindigkeitskontrolle:
automatisch: Temperatursensor regelt die Geschwindigkeit
manuell: stufenlose Drehzahleinstellung
ganz abstellen: manuell durch Mittelstellung ("0") des Kippschalters an der der Aluminium-Geschwindigkeitskontrolle
2 Stk. leise Kukri-Lüfter 140 x 140 x 25 mm
Außenmaße incl. Rahmen = 29,0 x 14,0 x 3,1 cm (BxHxT)
An den Rahmenseiten links u. rechts werden jeweils die variablen Befestigungsschienen angebracht.
zahlreiche Befestigungsmöglichkeiten durch mitgeliefertes Montagematerial
Lieferumfang
Doppellüfter, vormontiert im Aluminiumrahmen
Aluminium-Geschwindigkeitskontrolle
Befestigungsmaterial
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V - 24V
Ausgangsspannung
5.5V ~11V
max. Ausgangsstrom
1A
Stromverbrauch
0,3A
Temperaturmessung
25° ~ 60° C
Kukri Lüfter
Außenmaße
2 Stk. 140 x 140 x 25
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0,8 A
Stromverbrauch (Watt)
9.6 W
Lüftergeschwindigkeit
1800 ± 10% Umdr./Min
Luftstrom
178.86 CFM oder 307,30 m³/h
statischer Druck
0.09 InchH2O oder 0,225 mbar
Geräuschpegel
28.8 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000
Kabellänge
1 m
Montagesets
inkl.
Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfer sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen bzw. die Luft abgesaugt wird.
Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann. Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird.
Für Montage in die obere Lüftung:
Bitte die obere Seite des Lüftersets (die mit den Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt.
Für Montage an der unteren Lüftung:
Bitte umgekehrt vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen.
Anbringung des Temperatursensors:
Der Temperatursensor sollte ca. 5 cm freihängend über den Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks!
Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.
Montaganleitung
Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung. Bei Temperaturregelung (AUTO) schalten sich die Lüfter automatisch ein UND BEI UNTER 20°C AUCH AUTOMATISCH WIEDER AUS. Die Lüfterdrehzahl ist abhängig von der Umgebungstemperatur. Die Timerfunktion ermöglicht es, die Lüfter - entweder im Automatikmodus mit temperaturgeregelter Lüftergeschwindigkeit oder im manuellen Modus auf der zuvor gewählten Geschwindigkeitsstufe - für einen bestimmten Zeitraum (max. 4 Std.) laufen zu lassen. Nach diesem Zeitraum schalten sich die Lüfter dann automatisch ab.
Sie können diesen Doppellüfter in Ihrem Wohnmobil, Wohnwagen, Campingbus oder auch im LKW einsetzen. Ideal als Kühlschranklüfter oder auch zur Lüftung im Heimkino-, Audio / Video-Schrank, des Heim-Servers, als Netzwerkkühlung und für vieles mehr.
Der Doppellüfter ist vormontiert im Aluminium-Befestigungsrahmen.
Um die richtige der 3 verfügbaren Größen an Doppellüftern zu ermitteln, messen Sie am besten zuerst die Lüftungsschlitze oben oder unten in Ihrem Fahrzeug, die sich am nächsten zu Ihrem Kühlschrank befinden oder natürlich die Abmessungen der jeweiligen Stelle, an der Sie den Lüfter unterbringen wollen. Wählen Sie entsprechend der Breite und Länge dieser Lüftungsschlitze eines unserer drei Modelle (A, B oder C) aus. Die jeweiligen Außenmaße der einzelnen Lüftergrössen finden hier, unter der Produktbeschreibung. Die genaue Montageanleitung liegt dem Produkt bei.
Produktmerkmale
Kühlschrank- bzw. Multifunktions-Doppellüfter
mit Gleichrichter
Universalspannung: 12V
flexibler und intelligenter Geschwindigkeitsmodus
automatische Temperaturkontrolle
20 ° C (68 ° F) schaltet den Lüfter automatisch aus
45 ° C (113 ° F) arbeitet automatisch mit maximaler Geschwindigkeit
6-stufige manuelle Steuerung zur Anpassung an besondere Bedürfnisse
6-stufige Timereinstellung zur Verlängerung der Lüfterlaufzeit
leistungsfähiger, temperaturgesteuerter Doppellüfter
(automatische Steuerung mit hochwertigem Aluminium-Geschwindigkeitsregler und Temperatursensor/oder manuelle Geschwindigkeitsregelung je nach Bedarf)

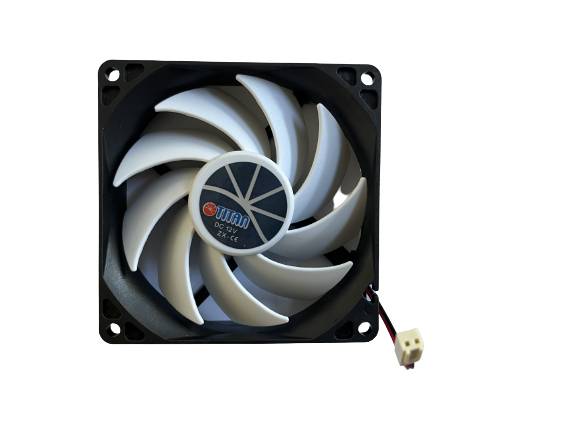

2 Stück leise 9-Blatt-Kukri-Lüfter 92 x 92 x 25 mm für leisen Betrieb
Außenmaße incl. Rahmen = 19,4 x 9,2 x 3,1 cm (BxHxT)
An den Rahmenseiten links u. rechts werden jeweils die variablen Befestigungsschienen angebracht.
zahlreiche Befestigungsmöglichkeiten durch mitgeliefertes Montagematerial
staubgeschützt und Schutz gegen Strahlwasser gemäß IP 55, daher auch für Gebrauch im Außenbereich geeignet
Lieferumfang
Doppellüfter, vormontiert im Aluminiumrahmen
Aluminium-Geschwindigkeitskontrolle
Befestigungsmaterial
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7 ~13.8V DC
max. Ausgangsstrom
1A
Stromverbrauch
0,05 A
Temperaturmessung
20° ~ 45° C
Kukri-Lüfter
Außenmaße
2 Stk 92 x 92 x 25mm
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.48 A
Stromverbrauch (Watt)
5.76 W
Lüftergeschwindigkeit
500 ~ 2600 ± 10% Umdr./Min
Luftstrom
40,4 ~ 106.2 CFM oder 68,64 ~ 180.43 m³/h
statischer Druck
0,06 ~ 0.12 InchH2O oder 0,15 ~ 0,30 mbar
Geräuschpegel
6 ~ 28 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000
Kabellänge
1 m
Montagesets
inkl.
Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfer sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen bzw. die Luft abgesaugt wird.
Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann. Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird.
Für Montage in die obere Lüftung:
Bitte die obere Seite des Lüftersets (die mit den Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt.
Für Montage an der unteren Lüftung:
Bitte umbekerht vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen.
Anbringung des Temperatursensors:
Der Temperatursensor sollte ca. 5 cm freihängend über den Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks!
Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.
Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung. Bei Temperaturregelung (AUTO) schalten sich die Lüfter automatisch ein UND BEI UNTER 20°C AUCH AUTOMATISCH WIEDER AUS. Die Lüfterdrehzahl ist abhängig von der Umgebungstemperatur. Die Timerfunktion ermöglicht es, die Lüfter - entweder im Automatikmodus mit temperaturgeregelter Lüftergeschwindigkeit oder im manuellen Modus auf der zuvor gewählten Geschwindigkeitsstufe - für einen bestimmten Zeitraum (max. 4 Std.) laufen zu lassen. Nach diesem Zeitraum schalten sich die Lüfter dann automatisch ab.
Sie können diesen Doppellüfter in Ihrem Wohnmobil, Wohnwagen, Campingbus oder auch im LKW einsetzen. Ideal als Kühlschranklüfter oder auch zur Lüftung im Heimkino-, Audio / Video-Schrank, des Heim-Servers, als Netzwerkkühlung und für vieles mehr.
Der Doppellüfter ist vormontiert im Aluminium-Befestigungsrahmen.
Um die richtige der 3 verfügbaren Größen an Doppellüftern zu ermitteln, messen Sie am besten zuerst die Lüftungsschlitze oben oder unten in Ihrem Fahrzeug, die sich am nächsten zu Ihrem Kühlschrank befinden oder natürlich die Abmessungen der jeweiligen Stelle, an der Sie den Lüfter unterbringen wollen. Wählen Sie entsprechend der Breite und Länge dieser Lüftungsschlitze eines unserer drei Modelle (A, B oder C) aus. Die jeweiligen Außenmaße der einzelnen Lüftergrössen finden hier, unter der Produktbeschreibung. Die genaue Montageanleitung liegt dem Produkt bei.
Produktmerkmale
Kühlschrank- bzw. Multifunktions-Doppellüfter
mit Gleichrichter
Universalspannung: 12V
flexibler und intelligenter Geschwindigkeitsmodus
automatische Temperaturkontrolle
20 ° C (68 ° F) schaltet den Lüfter automatisch aus
45 ° C (113 ° F) arbeitet automatisch mit maximaler Geschwindigkeit
6-stufige manuelle Steuerung zur Anpassung an besondere Bedürfnisse
6-stufige Timereinstellung zur Verlängerung der Lüfterlaufzeit
leistungsfähiger, temperaturgesteuerter Doppellüfter
(automatische Steuerung mit hochwertigem Aluminium-Geschwindigkeitsregler und Temperatursensor/oder manuelle Geschwindigkeitsregelung je nach Bedarf)

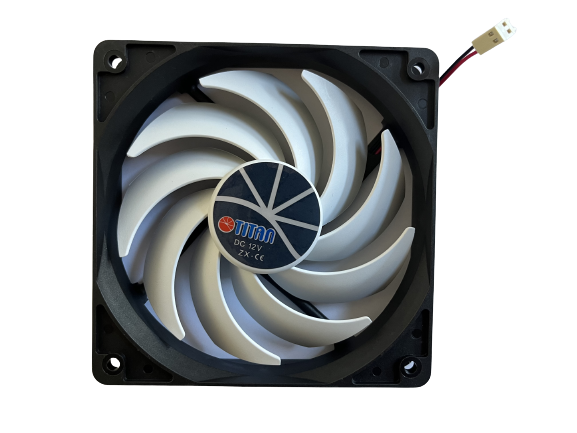

2 Stück leise 9-Blatt-Kukri-Lüfter 120 x 120 x 25 mm für leisen Betrieb
Außenmaße incl. Rahmen = 25 x 12 x 3,2 cm (BxHxT)
An den Rahmenseiten links u. rechts werden jeweils die variablen Befestigungsschienen angebracht.
zahlreiche Befestigungsmöglichkeiten durch mitgeliefertes Montagematerial
staubgeschützt und Schutz gegen Strahlwasser gemäß IP 55, daher auch für Gebrauch im Außenbereich geeignet
Lieferumfang
Doppellüfter, vormontiert im Aluminiumrahmen
Aluminium-Geschwindigkeitskontrolle
Befestigungsmaterial
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7 ~13.8V DC
max. Ausgangsstrom
1A
Stromverbrauch
0,05 A
Temperaturmessung
20° ~ 45° C
Kukri-Lüfter
Außenmaße
2 Stk 120 x 120 x 25mm
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.56 A
Stromverbrauch (Watt)
6.72 W
Lüftergeschwindigkeit
400 ~ 2000 ± 10% Umdr./Min
Luftstrom
24.5 ~ 121.13 CFM oder 41,63 ~ 205.79 m³/h
statischer Druck
0,05 ~ 0.12 InchH2O oder 0,12 ~ 0,30 mbar
Geräuschpegel
8 ~ 32,9 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000
Kabellänge
1 m
Montagesets
inkl.
Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfer sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen bzw. die Luft abgesaugt wird.
Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann. Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird.
Für Montage in die obere Lüftung:
Bitte die obere Seite des Lüftersets (die mit den Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt.
Für Montage an der unteren Lüftung:
Bitte umgekehrt vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen.
Anbringung des Temperatursensors:
Der Temperatursensor sollte ca. 5 cm freihängend über den Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks!
Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.
Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung. Bei Temperaturregelung (AUTO) schalten sich die Lüfter automatisch ein UND BEI UNTER 20°C AUCH AUTOMATISCH WIEDER AUS. Die Lüfterdrehzahl ist abhängig von der Umgebungstemperatur. Die Timerfunktion ermöglicht es, die Lüfter - entweder im Automatikmodus mit temperaturgeregelter Lüftergeschwindigkeit oder im manuellen Modus auf der zuvor gewählten Geschwindigkeitsstufe - für einen bestimmten Zeitraum (max. 4 Std.) laufen zu lassen. Nach diesem Zeitraum schalten sich die Lüfter dann automatisch ab.
Sie können diesen Doppellüfter in Ihrem Wohnmobil, Wohnwagen, Campingbus oder auch im LKW einsetzen. Ideal als Kühlschranklüfter oder auch zur Lüftung im Heimkino-, Audio / Video-Schrank, des Heim-Servers, als Netzwerkkühlung und für vieles mehr.
Der Doppellüfter ist vormontiert im Aluminium-Befestigungsrahmen.
Um die richtige der 3 verfügbaren Größen an Doppellüftern zu ermitteln, messen Sie am besten zuerst die Lüftungsschlitze oben oder unten in Ihrem Fahrzeug, die sich am nächsten zu Ihrem Kühlschrank befinden oder natürlich die Abmessungen der jeweiligen Stelle, an der Sie den Lüfter unterbringen wollen. Wählen Sie entsprechend der Breite und Länge dieser Lüftungsschlitze eines unserer drei Modelle (A, B oder C) aus. Die jeweiligen Außenmaße der einzelnen Lüftergrössen finden hier, unter der Produktbeschreibung. Die genaue Montageanleitung liegt dem Produkt bei.
Produktmerkmale
Kühlschrank- bzw. Multifunktions-Doppellüfter
mit Gleichrichter
Universalspannung: 12V
flexibler und intelligenter Geschwindigkeitsmodus
automatische Temperaturkontrolle
20 ° C (68 ° F) schaltet den Lüfter automatisch aus
45 ° C (113 ° F) arbeitet automatisch mit maximaler Geschwindigkeit
6-stufige manuelle Steuerung zur Anpassung an besondere Bedürfnisse
6-stufige Timereinstellung zur Verlängerung der Lüfterlaufzeit
leistungsfähiger, temperaturgesteuerter Doppellüfter
(automatische Steuerung mit hochwertigem Aluminium-Geschwindigkeitsregler und Temperatursensor/oder manuelle Geschwindigkeitsregelung je nach Bedarf)

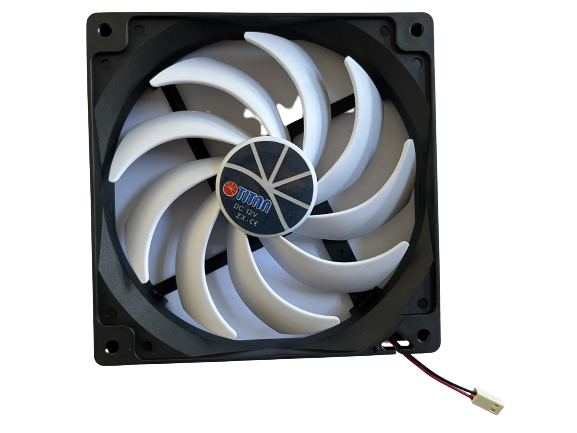

2 Stück leise 9-Blatt-Kukri-Lüfter 140 x 140 x 25 mm für leisen Betrieb
Außenmaße incl. Rahmen = 29 x 14 x 3,2 cm (BxHxT)
An den Rahmenseiten links u. rechts werden jeweils die variablen Befestigungsschienen angebracht.
zahlreiche Befestigungsmöglichkeiten durch mitgeliefertes Montagematerial
staubgeschützt und Schutz gegen Strahlwasser gemäß IP 55, daher auch für Gebrauch im Außenbereich geeignet
Lieferumfang
Doppellüfter, vormontiert im Aluminiumrahmen
Aluminium-Geschwindigkeitskontrolle
Befestigungsmaterial
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7 ~13.8V DC
max. Ausgangsstrom
1A
Stromverbrauch
0,05A
Temperaturmessung
20° ~ 45° C
Kukri-Lüfter
Außenmaße
2 Stk 140 x 140 x 25 mm
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.8 A
Stromverbrauch (Watt)
9.6 W
Lüftergeschwindigkeit
500 ~ 1800 ± 10% Umdr./Min
Luftstrom
49,7 ~ 178,86 CFM oder 84,44 ~ 303,89 m³/h
statischer Druck
0,06 ~ 0.12 InchH2O oder 0,15 ~ 0,30 mbar
Geräuschpegel
6 ~ 28,8 dBA
Lagerart
Z-Lager
Lebensdauer Std.
60.000
Kabellänge
1 m
Montagesets
inkl.
Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfer sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen bzw. die Luft abgesaugt wird.
Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann. Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird.
Für Montage in die obere Lüftung:
Bitte die obere Seite des Lüftersets (die mit den Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt.
Für Montage an der unteren Lüftung:
Bitte umgekehrt vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen.
Anbringung des Temperatursensors:
Der Temperatursensor sollte ca. 5 cm freihängend über den Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks!
Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.
Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung.
Achtung: Bei der Installation in Fahrzeugen beachten Sie bitte, dass das 12 Volt Bordnetz oft großen Schwankungen unterliegt. Spannungen größer 15 Volt können dem Lüfter Schaden zufügen. Es wird empfohlen, zum Schutz einen 12V KFZ-Spannungsregler zusätzlich zu installieren.
Produktmerkmale:
mit Gleichrichter
automatische Temperaturkontrolle
Ab 20° C und darunter schalten die Lüfter automatisch ab (im Gegensatz zu den Lüftern der Serie TTC-SC09).
Zwischen 20° ~ 45° C wird die Lüfterdrehzahl, je nach Temperatur automatisch geregelt.
Über 45° C laufen die Lüfter automatisch mit höchster Geschwindigkeit.
staubgeschützt und Schutz gegen Strahlwasser gemäß IP 55, daher auch für Gebrauch im Außenbereich geeignet
Hakenleiste zur einfachen Befestigung direkt am Lüftungsgitter (getestet an Dometic Lüftungsgittern)
ausgestattet mit exklusiven TITAN 9-Blatt-Lüftern für leisen Betrieb
Außenmaße = 18,4 x 9,2 x 3,0 cm (BxHxT)
Lieferumfang
Doppellüfter, vormontiert
Geschwindigkeitskontrolle
Befestigungsmaterial
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7V ~13,8V
max. Ausgangsstrom
1A
Stromverbrauch
0,05A
Temperaturmessung
20° ~ 45°
Kukri-Lüfter
Außenmaße
2 Stk 92 x 92 x 25
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.48 A
Stromverbrauch (Watt)
5.76 W
Lüftergeschwindigkeit
500 - 2600 ± 10% Umdr./Min
Luftstrom
35,34 -180,10 m³/h
statischer Druck
0,12 - 0,30 mbar
Geräuschpegel
5 - 28 dBA
Lagerart
Z-Lager - IP55
Lebensdauer Std.
50.000
Kabellänge
2 m
Montagesets
inkl.
Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfter sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen bzw. die Luft abgesaugt wird.
Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann. Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird.
Für Montage in die obere Lüftung:
Bitte die obere Seite des Lüftersets (die mit den Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt.
Für Montage an der unteren Lüftung:
Bitte umgekehrt vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen.
Anbringung des Temperatursensors:
Der Temperatursensor sollte ca. 5 cm freihängend über den Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks!
Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.
Bedienungsanleitung Geschwindigkeitskontrolle
Manueller Betrieb
Bei manuellem Betrieb leuchten nur die blauen LEDs. Man kann die Lüftergeschwindigkeit in 6 Schritten erhöhen oder reduzieren, indem man die + oder – Taste drückt. Jeder einzelne Druck erhöht oder reduziert die Geschwindigkeit um einen Schritt. Die Anzahl der blauen LEDs ist jeweils abhängig von der gewählten Geschwindigkeitsstufe.
Automatischer Betrieb
Bei automatischem Betrieb leuchtet die grüne Lampe, sobald die Lüfter sich drehen. Bei über 20° Umgebungstemperatur fangen die Lüfter automatisch an zu drehen. Zwischen 20°-45°C sind die Lüfter temperaturgesteuert. Bei über 45°C laufen die Lüfter automatisch auf Höchstgeschwindigkeit.
Unter 20°C stoppen die Lüfter automatisch und die LED leuchtet nicht mehr grün, sondern rot.
Wenn gar keine LED mehr aufleuchtet (nicht blau, nicht grün, nicht rot) ist der Lüfter komplett abgeschaltet.
Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung.
Produktmerkmale:
mit integriertem Gleichrichter
Timermodus
automatische Temperaturkontrolle
Ab 20° C und darunter schalten die Lüfter automatisch ab
Zwischen 20° ~ 45° C wird die Lüfterdrehzahl, je nach Temperatur automatisch geregelt.
Über 45° C laufen die Lüfter automatisch mit höchster Geschwindigkeit.
staubgeschützt und Schutz gegen Strahlwasser gemäß IP 55, daher auch für Gebrauch im Außenbereich geeignet
Hakenleiste zur einfachen Befestigung direkt am Lüftungsgitter (getestet an Dometic-Lüftungsgittern)
ausgestattet mit exklusiven TITAN 9-Blatt-Lüftern für leisen Betrieb
Außenmaße = 25,0 x 12,0 x 3,2 cm (BxHxT)
Lieferumfang
Doppellüfter, vormontiert
Geschwindigkeitskontrolle
Befestigungsmaterial
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7V ~13,8V
max. Ausgangsstrom
1A
Stromverbrauch
0,05A
Temperaturmessung
20° ~ 45°
Kukri-Lüfter
Außenmaße
2 Stk 120 x 120 x 25
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.56 A
Stromverbrauch (Watt)
6.72 W
Lüftergeschwindigkeit
400 - 2000 ± 10% Umdr./Min
Luftstrom
33,89 - 205,80 m³/h
statischer Druck
0,12 - 0,30 mbar
Geräuschpegel
6 - 32,9 dBA
Lagerart
Z-Lager - IP55
Lebensdauer Std.
50.000
Kabellänge
2 m
Montagesets
inkl.
Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfer sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen bzw. die Luft abgesaugt wird.
Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann. Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird.
Für Montage in die obere Lüftung:
Bitte die obere Seite des Lüftersets (die mit den Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt.
Für Montage an der unteren Lüftung:
Bitte umgekehrt vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen.
Anbringung des Temperatursensors:
Der Temperatursensor sollte ca. 5 cm freihängend über den Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks!
Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.
Bedienungsanleitung Geschwindigkeitskontrolle
Manueller Betrieb
Bei manuellem Betrieb leuchten nur die blauen LEDs. Man kann die Lüftergeschwindigkeit in 6 Schritten erhöhen oder reduzieren, indem man die + oder – Taste drückt. Jeder einzelne Druck erhöht oder reduziert die Geschwindigkeit um einen Schritt. Die Anzahl der blauen LEDs ist jeweils abhängig von der gewählten Geschwindigkeitsstufe.
Automatischer Betrieb
Bei automatischem Betrieb leuchtet die grüne Lampe, sobald die Lüfter sich drehen. Bei über 20° Umgebungstemperatur fangen die Lüfter automatisch an zu drehen. Zwischen 20°-45°C sind die Lüfter temperaturgesteuert. Bei über 45°C laufen die Lüfter automatisch auf Höchstgeschwindigkeit.
Unter 20°C stoppen die Lüfter automatisch und die LED leuchtet nicht mehr grün, sondern rot.
Wenn gar keine LED mehr aufleuchtet (nicht blau, nicht grün, nicht rot) ist der Lüfter komplett abgeschaltet.
Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung.
Produktmerkmale:
mit integriertem Gleichrichter
Timermodus
automatische Temperaturkontrolle
Ab 20° C und darunter schalten die Lüfter automatisch ab
Zwischen 20° ~ 45° C wird die Lüfterdrehzahl, je nach Temperatur automatisch geregelt.
Über 45° C laufen die Lüfter automatisch mit höchster Geschwindigkeit.
staubgeschützt und Schutz gegen Strahlwasser gemäß IP 55, daher auch für Gebrauch im Außenbereich geeignet
Hakenleiste zur einfachen Befestigung direkt am Lüftungsgitter (getestet an Dometic-Lüftungsgittern)
ausgestattet mit exklusiven TITAN 9-Blatt-Lüftern für leisen Betrieb
Außenmaße inkl. Rahmen = 29 x 14 x 3.2 cm (BxHxT)
Lieferumfang
Doppellüfter, vormontiert
Geschwindigkeitskontrolle
Befestigungsmaterial
Technische Daten
Geschwindigkeitskontrolle
Eingangsspannung
12 V
Ausgangsspannung
7V ~13,8V
max. Ausgangsstrom
1A
Stromverbrauch
0,05A
Temperaturmessung
20° ~ 45°
Kukri-Lüfter
Außenmaße
2 Stk 140 x 140 x 25
Eingangsspannung
7 V DC
Nennspannung
12 V DC
Betriebsspannungsbereich
7 ~ 13.8 V DC
Nennstrom
0.8 A
Stromverbrauch (Watt)
9.6 W
Lüftergeschwindigkeit
500 - 1800 ± 10% Umdr./Min
Luftstrom
84.44 - 303.88 m³/h
statischer Druck
0,15 - 0,30 mbar
Geräuschpegel
6 - 28.8 dBA
Lagerart
Z-Lager - IP55
Lebensdauer Std.
60.000
Kabellänge
2 m
Montagesets
inkl.
Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfter sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen bzw. die Luft abgesaugt wird.
Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann. Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird.
Für Montage in die obere Lüftung:
Bitte die obere Seite des Lüftersets (die mit den Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt.
Für Montage an der unteren Lüftung:
Bitte umgekehrt vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen.
Anbringung des Temperatursensors:
Der Temperatursensor sollte ca. 5 cm freihängend über den Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks!
Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.
Bedienungsanleitung Geschwindigkeitskontrolle
Manueller Betrieb
Bei manuellem Betrieb leuchten nur die blauen LEDs. Man kann die Lüftergeschwindigkeit in 6 Schritten erhöhen oder reduzieren, indem man die + oder – Taste drückt. Jeder einzelne Druck erhöht oder reduziert die Geschwindigkeit um einen Schritt. Die Anzahl der blauen LEDs ist jeweils abhängig von der gewählten Geschwindigkeitsstufe.
Automatischer Betrieb
Bei automatischem Betrieb leuchtet die grüne Lampe, sobald die Lüfter sich drehen. Bei über 20° Umgebungstemperatur fangen die Lüfter automatisch an zu drehen. Zwischen 20°-45°C sind die Lüfter temperaturgesteuert. Bei über 45°C laufen die Lüfter automatisch auf Höchstgeschwindigkeit.
Unter 20°C stoppen die Lüfter automatisch und die LED leuchtet nicht mehr grün, sondern rot.
Wenn gar keine LED mehr aufleuchtet (nicht blau, nicht grün, nicht rot) ist der Lüfter komplett abgeschaltet.
Verwendung:
werkzeugfrei: 4 kleine, integrierte Magnete zur Befestigung an beliebigen, gleichgroßen Objekten aus Stahl oder Eisen, wie z.B. Gehäusen, Lüftern etc.
Staubreduzierung: es reduziert offensichtlich Staub bei Anbringung an passende Gegenstände.
Mehrfachverwendung: Kann für beliebige Stellen oder Gegenstände mit gleicher Größe verwendet werden, die Filterung benötigen.
Eigenschaften:
Abmessungen: 80 x 1.2 x 80 mm (BxHxT)
Material: Eisen mit 4 kleinen, integrierten Magneten
Gewicht: 9.5 g
passend zu: 80 mm Lüftern
Verwendung:
werkzeugfrei: 4 kleine, integrierte Magnete zur Befestigung an beliebigen, gleichgroßen Objekten aus Stahl oder Eisen, wie z.B. Gehäusen, Lüftern etc.
Staubreduzierung: es reduziert offensichtlich Staub bei Anbringung an passende Gegenstände.
Mehrfachverwendung: Kann für beliebige Stellen oder Gegenstände mit gleicher Größe verwendet werden, die Filterung benötigen.
perfekt passend : als Staubfilter für TTC-SC09TZ(A) Multifunktions-Doppellüfter
Eigenschaften:
Abmessungen: 90 x 1,2 x 90 mm (BxHxT)
Material: Eisen mit 4 kleinen, integrierten Magneten
Gewicht: 10 g
passend zu: 92 mm Lüftern
Verwendung:
werkzeugfrei: 4 kleine, integrierte Magnete zur Befestigung an beliebigen, gleichgroßen Objekten aus Stahl oder Eisen, wie z.B. Gehäusen, Lüftern etc.
Staubreduzierung: es reduziert offensichtlich Staub bei Anbringung an passende Gegenstände.
Mehrfachverwendung: Kann für beliebige Stellen oder Gegenstände mit gleicher Größe verwendet werden, die Filterung benötigen.
perfekt passend : als Staubfilter für TTC-SC09TZ(B) Multifunktions-Doppellüfter
Eigenschaften:
Abmessungen: 120 x 1.2 x 120 mm (BxHxT)
Material: Eisen mit 4 kleinen, integrierten Magneten
Gewicht: 11 g
passend zu: 120 mm Lüftern
Verwendung:
werkzeugfrei: 4 kleine, integrierte Magnete zur Befestigung an beliebigen, gleichgroßen Objekten aus Stahl oder Eisen, wie z.B. Gehäusen, Lüftern etc.
Staubreduzierung: es reduziert offensichtlich Staub bei Anbringung an passende Gegenstände.
Mehrfachverwendung: Kann für beliebige Stellen oder Gegenstände mit gleicher Größe verwendet werden, die Filterung benötigen.
perfekt passend : als Staubfilter für TTC-SC09TZ(C) Multifunktions-Doppellüfter
Eigenschaften:
Abmessungen: 140 x 1.2 x 140 mm (BxHxT)
Material: Eisen mit 4 kleinen, integrierten Magneten
Gewicht: 13 g
passend zu: 140 mm Lüftern
4,50 €*
Schneller Versand
Versand innerhalb von 24h
Zuverlässiger Service
Bequeme Zahlungsoptionen
Telefonische Beratung
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
