Die dritte Version des Doppellüfters für Dachfenster von Wohnmobilen/Wohnwagen TTC-SC21/V3, diesmal mit kabelloser Fernbedienung ist da!   Er ist geeignet für Dometic Mini und Midi Heki von 38-55 cm sowie für alle MPK-Dachhauben ab 40 cm (außer VisionStar M  von MPK)  Eigenschaften ausziehbare, flexible Befestigungsmöglichkeit schnelle Wärmeableitung und regulierte Zirkulation durch 2 starke 14 cm Lüfter mit 475,72 m³/h umkehrbarer Luftstrom (Luft herein oder Luft heraus) - reversible Lüfter 6-stufige Lüftergeschwindigkeitskontrolle per Knopfdruck geeignet auch für Insektenschutzfilter Zum Öffnen und Schließen des Dachfensters muss der Doppellüfter NICHT demontiert werden! kabellose RF-Funkfernbedienung mit bis zu 3 m Reichweite ohne Richtungsbegrenzung mit Gleichrichter Spezifikation Umrissmaß: 320 x156 x34 mm Lüftermaß: 140 x140 x25 mm x 2 Nennspannung: 12 V DC Nennstrom: 1,0 A Leistungsaufnahme: 12 W Nenndrehzahl: 600 ~ 2200 U / min Luftstrom: 280 CFM oder 475,72 m³/h Statischer Druck: 1.0 InchH2O oder 2,49 mbar Geräuschpegel: 7 ~ 32 dBA Lagertyp: Z-Lager Lebenszeit: 60.000 Stunden Kabellänge: 6 m   Installationsvideos:   https://youtu.be/2_R7DfTs2YA www.youtube.com/watch?v=L1tFPZe5IMA

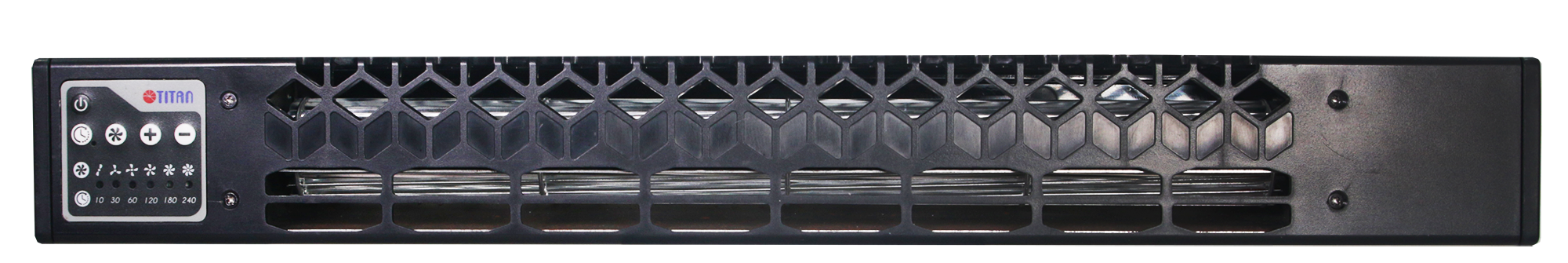

  Abmessungen: 87x40x6,7 cm Batterietyp: CR2025 Batteriespannung: 3 V Ausgestattet mit einem Bedienfeld auf dem Lüfter und Fernbedienung Manuelle Steuerung mit 6 Geschwindigkeitsstufen und Timer-Einstellung einfache Installation staubgeschützt und Schutz gegen Strahlwasser gemäß IP55 Großartig für den Einsatz im Freien, auch als Dunstabzug in der Küche und gegen beschlagene Scheiben     Spezifikationen Lüftermaße 30x300mm Außenmaße inkl. Rahmen 56x54x425mm Eingangsspannung 7 VDC Nennspannung 12VDC Betriebsspannungsbereich 7~13.8VDC Nennstrom 0.6A  Stromverbrauch (Watt) 7.2W Lüftergeschwindigkeit 1200 - 3400RPM Luftstrom 22 - 77CFM statischer Druck 1.6 - 2.74mm H2O Geräuschpegel 17 - 41.8 dBA Lagerart doppelt Kugellager Lebensdauer Std. 50.000 Wasserdichtigkeit IP55 Kabellänge 3M +1M

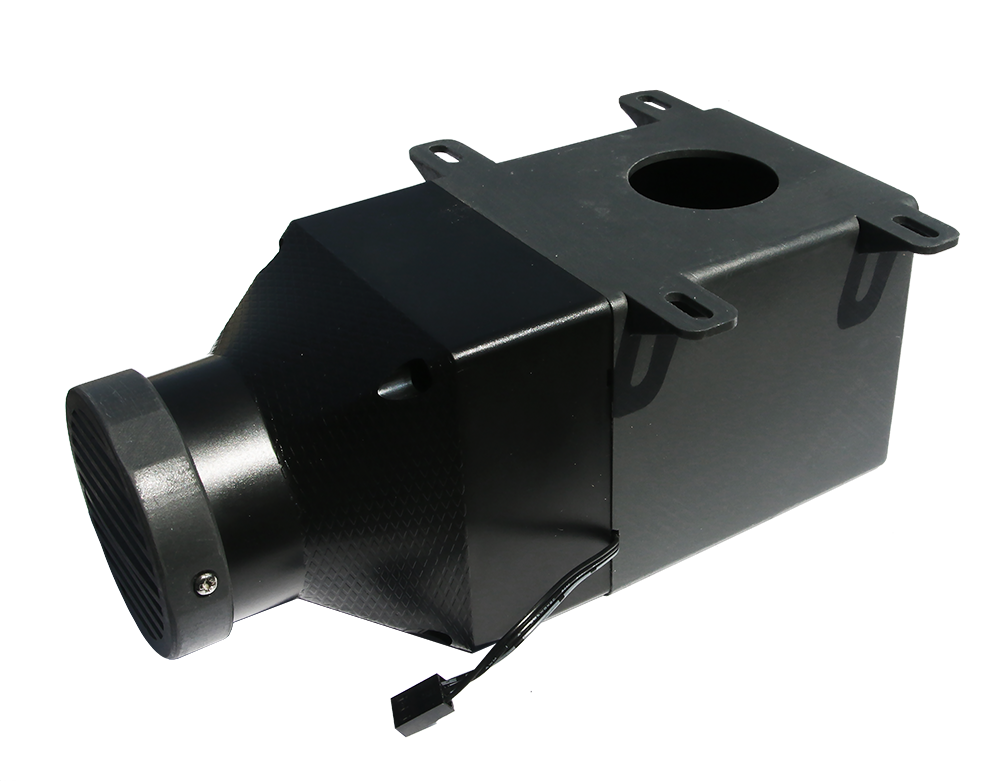

  Problemloses Entfernen der Kassette Filtert unangenehme Gerüche direkt nach draußen Einfache Installation Ø 8cm Lüfter, wasserdicht und leise für Thetford C250/C260 geeignet Nur für Kassetten mit Entlüftungsventilen nach unten geeignet    Spezifikationen Lüftermaße 80x80x25 (hoher Druck) Außenmaße inkl. Rahmen 208x128x86mm Eingangsspannung 7 VDC Nennspannung 12VDC Betriebsspannungsbereich 7~13.8VDC Nennstrom 0.4A  Stromverbrauch (Watt) 4.8W Lüftergeschwindigkeit 1200 - 4200RPM Luftstrom 20 - 59CFM statischer Druck 4.9 - 8.26mm H2O Geräuschpegel 25 - 50 dBA Lagerart doppelt Kugellager Lebensdauer Std. 50.000 Wasserdichtigkeit IP55 Kabellänge 3M Montagesets  inkl.           Wenn man die Kassette der Toilette entfernt, gibt es eine Klappe die man öffnen kann. In unserem Wohnmobil (Challenger) ist standardmäßig ein 30 mm Rohr drin, dies ist aber nicht in allen Modellen ab Werk verbaut. Um dies nachzurüsten, kann man sich im Baumarkt ein ganz einfaches Rohr mit 30mm Durchmesser kaufen und dies selbst einbauen. Dabei ist zu beachten, dass das Rohr ca. 20mm vom Boden rausgucken muss. An dieses Rohr wird dann unser Lüfter drankommen. Dabei gehen Sie wie folgt vor: Ein Kabel kommt nach unten um den Lüfter anzuschließen Unseren Lüfter auf das Rohr setzen und am Boden mit den 4 mitgelieferten Schrauben befestigen. Es wird eine Aluschiene mitgeliefert, die man für den entsprechenden Platz im 90° Winkel knicken kann, dort ist auch unser Mikroschalter verbaut. Diese wird so verbaut, dass der Mikroschalter direkt am U-Profil für die Kassettenklappe ist, sodass das U-Profil beim Öffnen der Toilette gegen den Mikroschalter kommt, um den Lüfter zu aktivieren. Ist dies der Fall, muss die Aluschiene an der Seite festgeklebt werden. Bitte beachten Sie, dass der Mikroschalter fest eingedrückt sein muss. Ein weiteres Kabel wird oben an der Seite verbaut, dass Sie an 12V anschließen müssen. Nach dem Anschluss wird noch ein Kohlefilter eingesetzt um entstehende Gerüche zu vernichten, dieser wird mit dem Deckel verschlossen und die Kassette kann wiedereingesetzt werden. Wenn alles richtig verbaut ist, geht unser Lüfter an, sobald man die Toilette öffnet. Wenn man die Toilette wieder schließt, geht unser Lüfter auch wieder aus. Die Geschwindigkeit des Lüfters kann man mit einem mitgelieferten Kippschalter ändern, es wird zwei Geschwindigkeitsstufen geben. Für den Fall, dass die Kassette zu voll ist und Flüssigkeit durch das Rohr zu unserem Lüfter gelangen sollte, werden unsere Lüfter nicht beschädigt, da wir eine Klappe eingebaut haben, die die Flüssigkeit direkt auf den Boden fließen lässt.

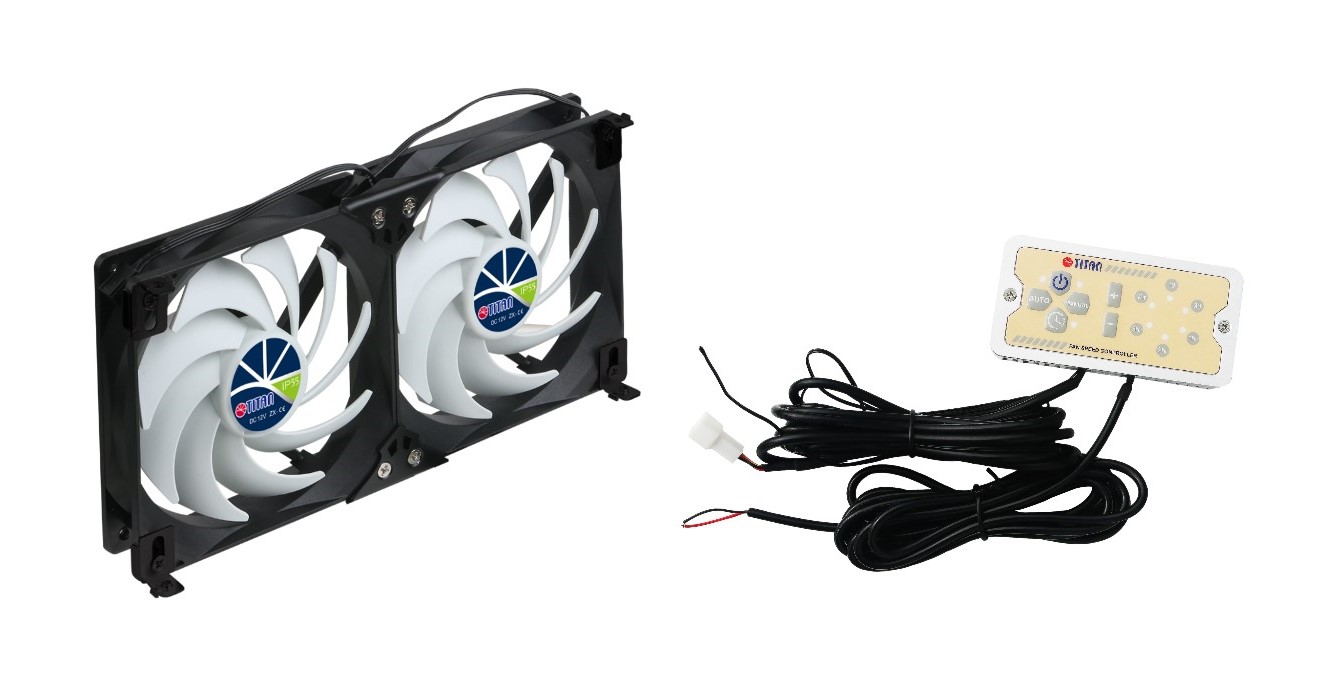

Zusätzlich zu den bereits vorhandenen Kühlschrank-Doppellüftern der Serie TTC-SC09 in drei verschiedenen Größen gibt es nun von TITAN Technology GmbH einen neuen Kühlschrank- bzw. Universal-Doppellüfter TTC-SC22 mit zwei 92 mm Lüftern, den man ganz einfach, direkt am Dometic-Lüftungsgitter befestigen kann www.youtube.com/watch?v=9RQ4XwsBV88.  Unser Doppellüfter ist angepasst an Dometic-Lüftungsgitter. Eventuell sind bei anderen Gittern (z.B. bei Thetford) die Lamellen anders, daher ist die Montage zwar wahrscheinlich möglich, aber nur mit etwas mehr Aufwand, indem nan Änderungen vornimmt (z.B. Gumminoppen o.ä. unterschiebt). Der Unterschied zu unseren alten Kühlschranklüftern der Serie TTC-SC09 ist, dass sich die Lüfter im Automatikbetrieb (AUTO) automatisch einschalten UND UNTER 20°C AUCH AUTOMATISCH WIEDER AUSSCHALTEN. Die Lüfterdrehzahl ist abhängig von der Umgebungstemperatur.   Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung.  Achtung: Bei der Installation in Fahrzeugen beachten Sie bitte, dass das 12 Volt Bordnetz oft großen Schwankungen unterliegt. Spannungen größer 15 Volt können dem Lüfter Schaden zufügen. Es wird empfohlen, zum Schutz einen 12V KFZ-Spannungsregler zusätzlich zu installieren. Produktmerkmale: mit Gleichrichter automatische Temperaturkontrolle Ab 20° C und darunter schalten die Lüfter automatisch ab (im Gegensatz zu den Lüftern der Serie TTC-SC09). Zwischen 20° ~ 45° C wird die Lüfterdrehzahl, je nach Temperatur automatisch geregelt. Über 45° C laufen die Lüfter automatisch mit höchster Geschwindigkeit. staubgeschützt und Schutz gegen Strahlwasser gemäß IP 55, daher auch für Gebrauch im Außenbereich geeignet Hakenleiste zur einfachen Befestigung direkt am Lüftungsgitter (getestet an Dometic Lüftungsgittern)       ausgestattet mit exklusiven TITAN 9-Blatt-Lüftern für leisen Betrieb Außenmaße  = 18,4 x 9,2 x 3,0 cm (BxHxT) Lieferumfang Doppellüfter, vormontiert Geschwindigkeitskontrolle Befestigungsmaterial   Technische Daten Geschwindigkeitskontrolle   Eingangsspannung 12 V Ausgangsspannung 7V ~13,8V max. Ausgangsstrom 1A Stromverbrauch 0,05A Temperaturmessung  20° ~ 45° Kukri-Lüfter   Außenmaße 2 Stk 92 x 92 x 25 Eingangsspannung 7 V DC Nennspannung 12 V DC Betriebsspannungsbereich 7 ~ 13.8 V DC Nennstrom 0.48 A  Stromverbrauch (Watt) 5.76 W Lüftergeschwindigkeit 500 - 2600 ± 10% Umdr./Min  Luftstrom 35,34 -180,10 m³/h  statischer Druck 0,12 - 0,30 mbar Geräuschpegel 5 - 28 dBA Lagerart Z-Lager - IP55 Lebensdauer Std. 50.000 Kabellänge 2 m Montagesets  inkl.   Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfter sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen  bzw. die Luft abgesaugt wird. Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann.  Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird. Für Montage in die obere Lüftung: Bitte  die obere Seite des Lüftersets (die mit den  Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt. Für Montage an der unteren Lüftung: Bitte umgekehrt vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen. Anbringung des Temperatursensors: Der Temperatursensor sollte ca. 5 cm freihängend über den  Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks! Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.   Bedienungsanleitung Geschwindigkeitskontrolle Manueller Betrieb Bei manuellem Betrieb leuchten nur die blauen LEDs. Man kann die Lüftergeschwindigkeit in 6 Schritten erhöhen oder reduzieren, indem man die + oder – Taste drückt. Jeder einzelne Druck erhöht oder reduziert die Geschwindigkeit um einen Schritt. Die Anzahl der blauen LEDs ist jeweils abhängig von der gewählten Geschwindigkeitsstufe. Automatischer Betrieb Bei automatischem Betrieb leuchtet die grüne Lampe, sobald die Lüfter sich drehen.  Bei über 20° Umgebungstemperatur fangen die Lüfter automatisch an zu drehen. Zwischen 20°-45°C sind die Lüfter temperaturgesteuert. Bei über 45°C laufen die Lüfter automatisch auf Höchstgeschwindigkeit. Unter 20°C stoppen die Lüfter automatisch und die LED leuchtet nicht mehr grün, sondern rot. Wenn gar keine LED mehr aufleuchtet (nicht blau, nicht grün, nicht rot) ist der Lüfter komplett abgeschaltet.
