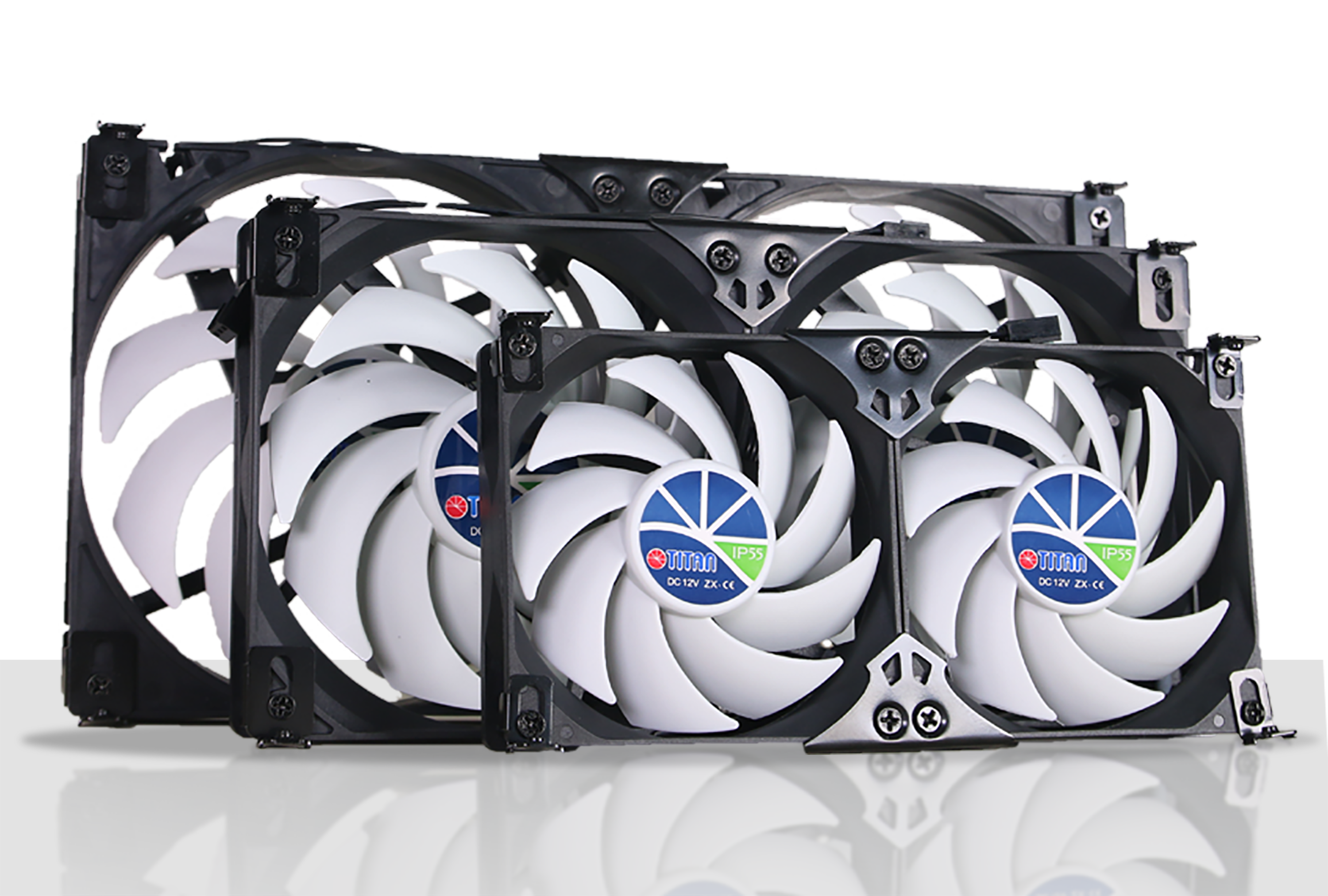

Kühlschrank-Doppellüfter TTC-SC22(C)V2+
- schneller Versand
- direkt vom Hersteller
- zuverlässiger Service
- seit über 20 Jahren für Sie da

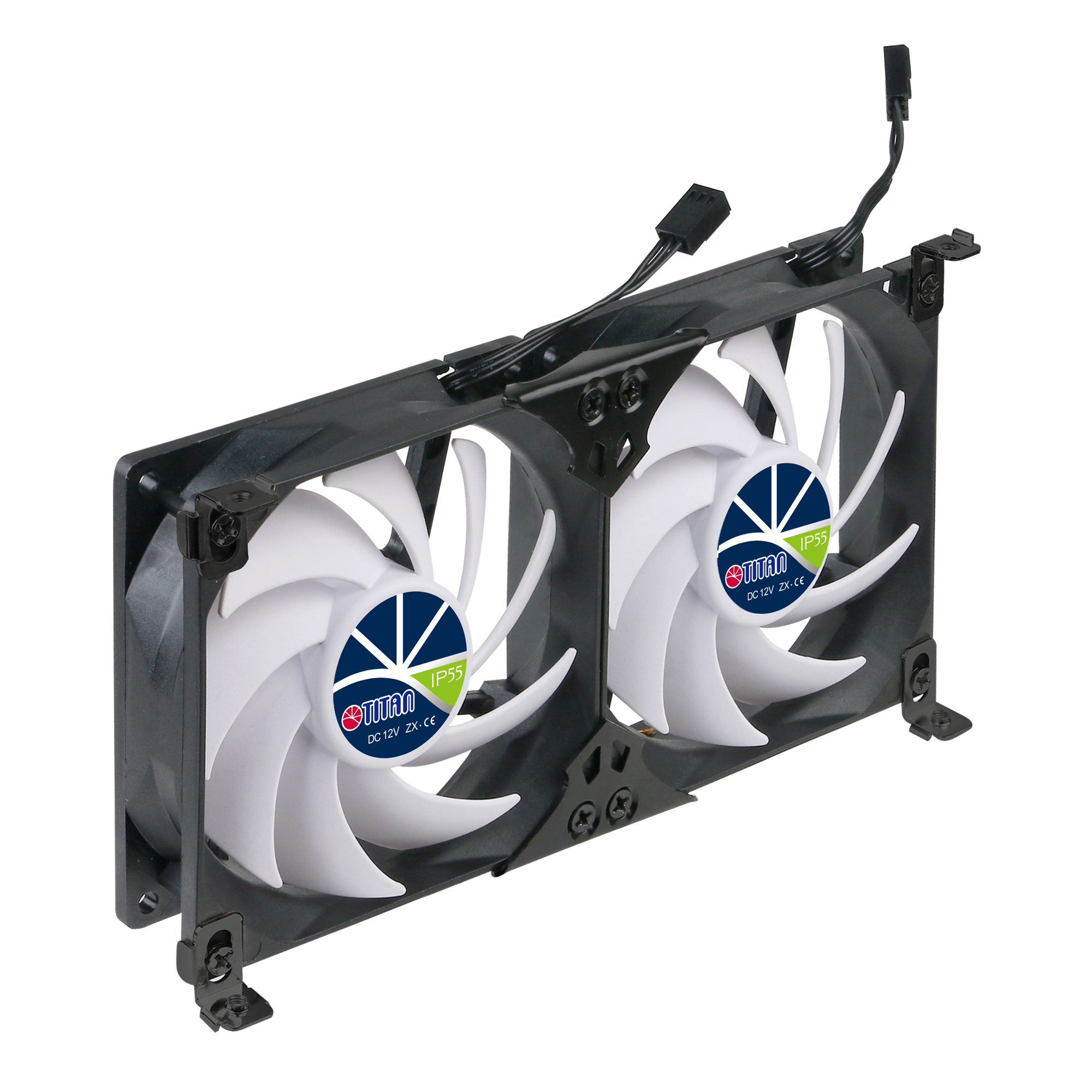

Kühlschrank-Doppellüfter TTC-SC22(C)V2+
Verbessert merklich die Kühlleistung des Kühlschranks, zudem ist bei Absorber-Kühlschränken eine Energieeinsparung von bis zu 40 % möglich. Es ist sowohl automatische Steuerung der Lüftergeschwindigkeit, mittels mitgeliefertem Temperatursensor möglich, als auch manuelle Steuerung.
Produktmerkmale:
- mit integriertem Gleichrichter
- Timermodus
- automatische Temperaturkontrolle
- Ab 20° C und darunter schalten die Lüfter automatisch ab
- Zwischen 20° ~ 45° C wird die Lüfterdrehzahl, je nach Temperatur automatisch geregelt.
- Über 45° C laufen die Lüfter automatisch mit höchster Geschwindigkeit.

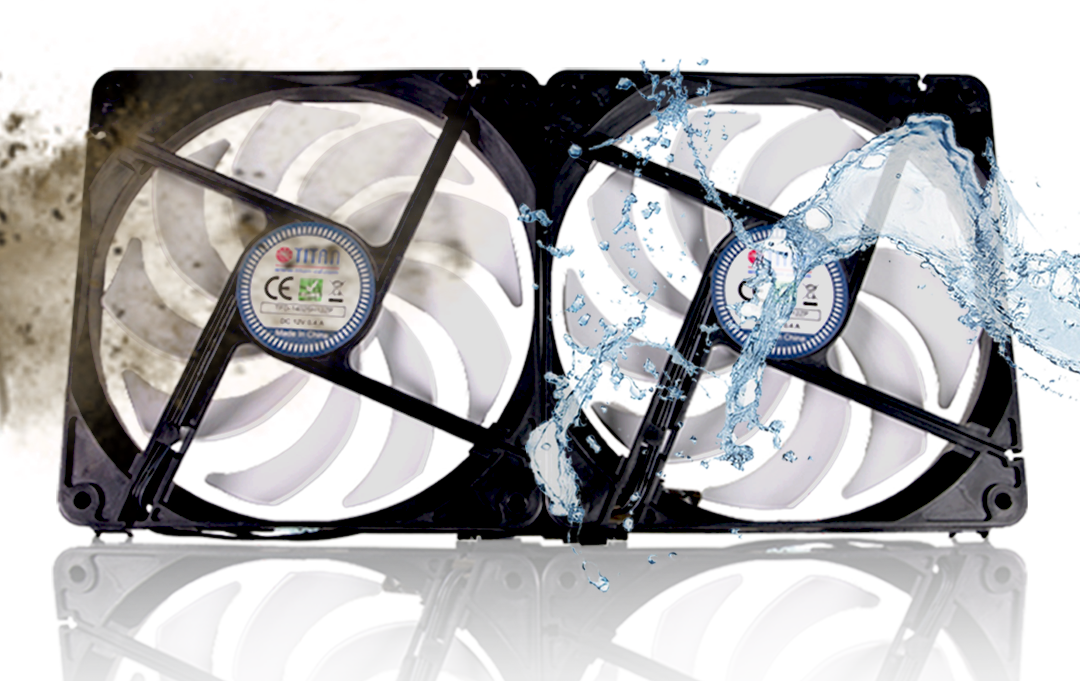

- staubgeschützt und Schutz gegen Strahlwasser gemäß IP 55, daher auch für Gebrauch im Außenbereich geeignet

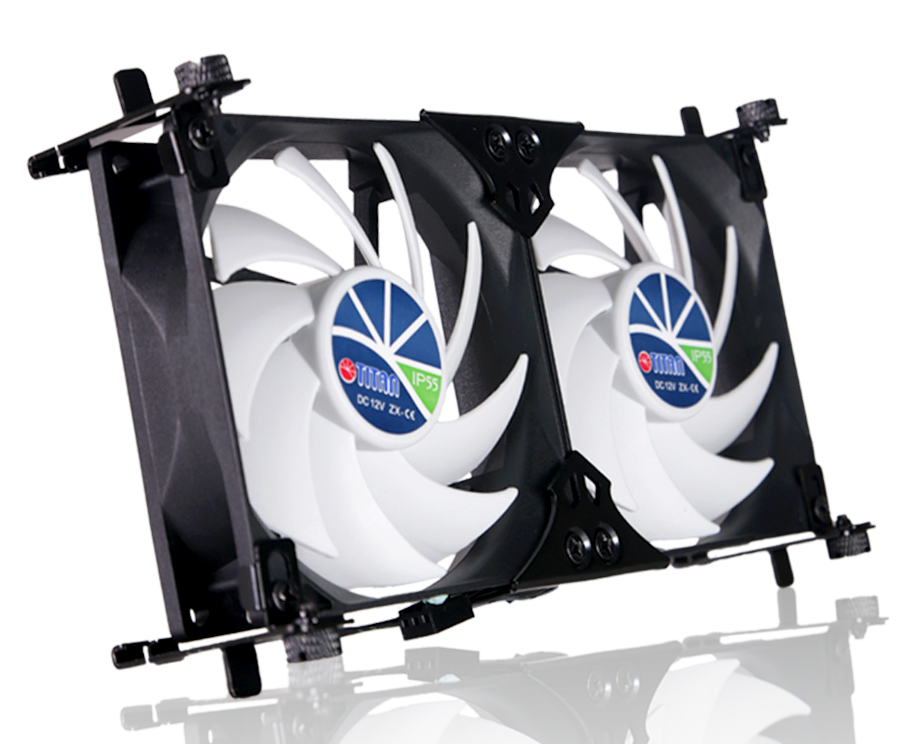

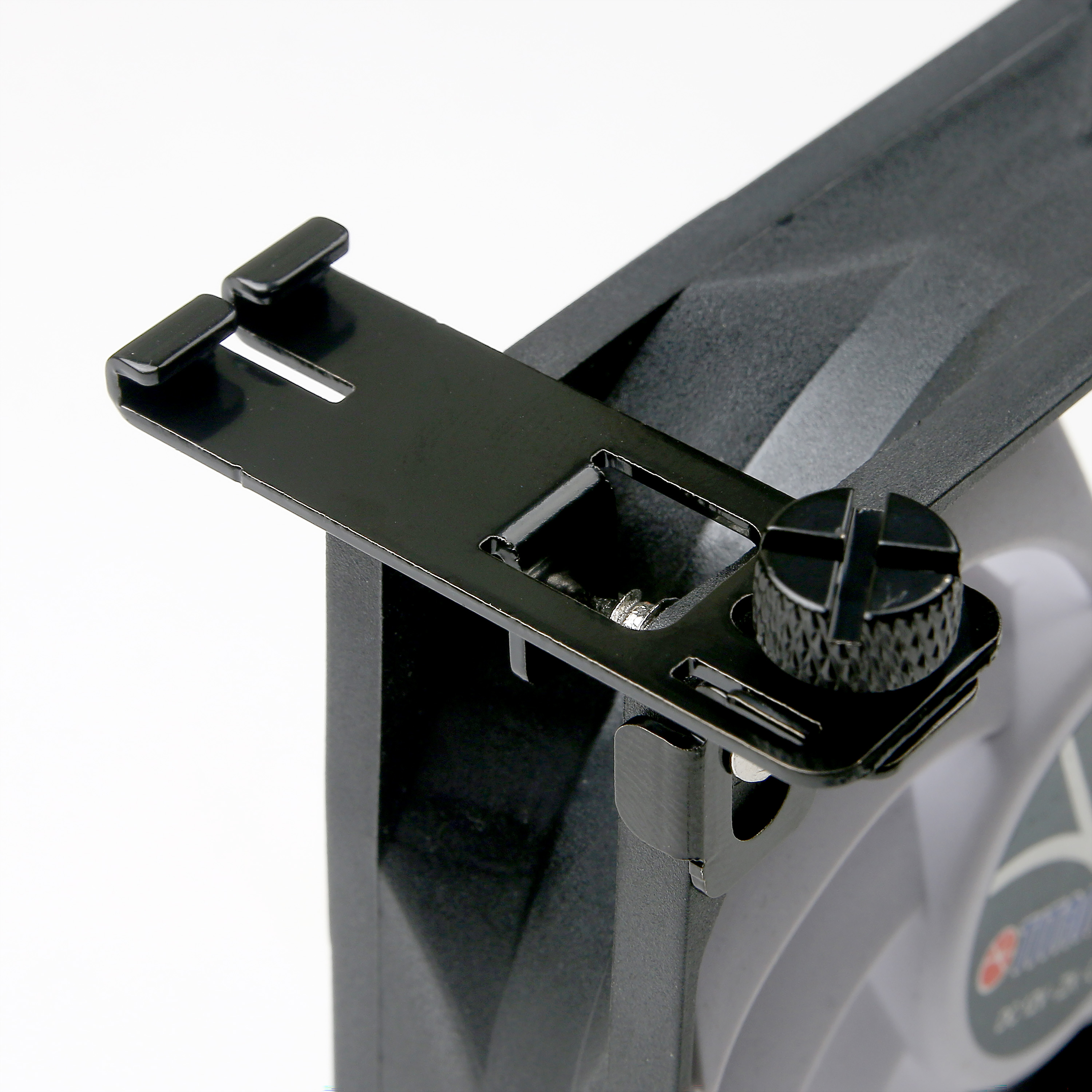

- Hakenleiste zur einfachen Befestigung direkt am Lüftungsgitter (getestet an Dometic-Lüftungsgittern)

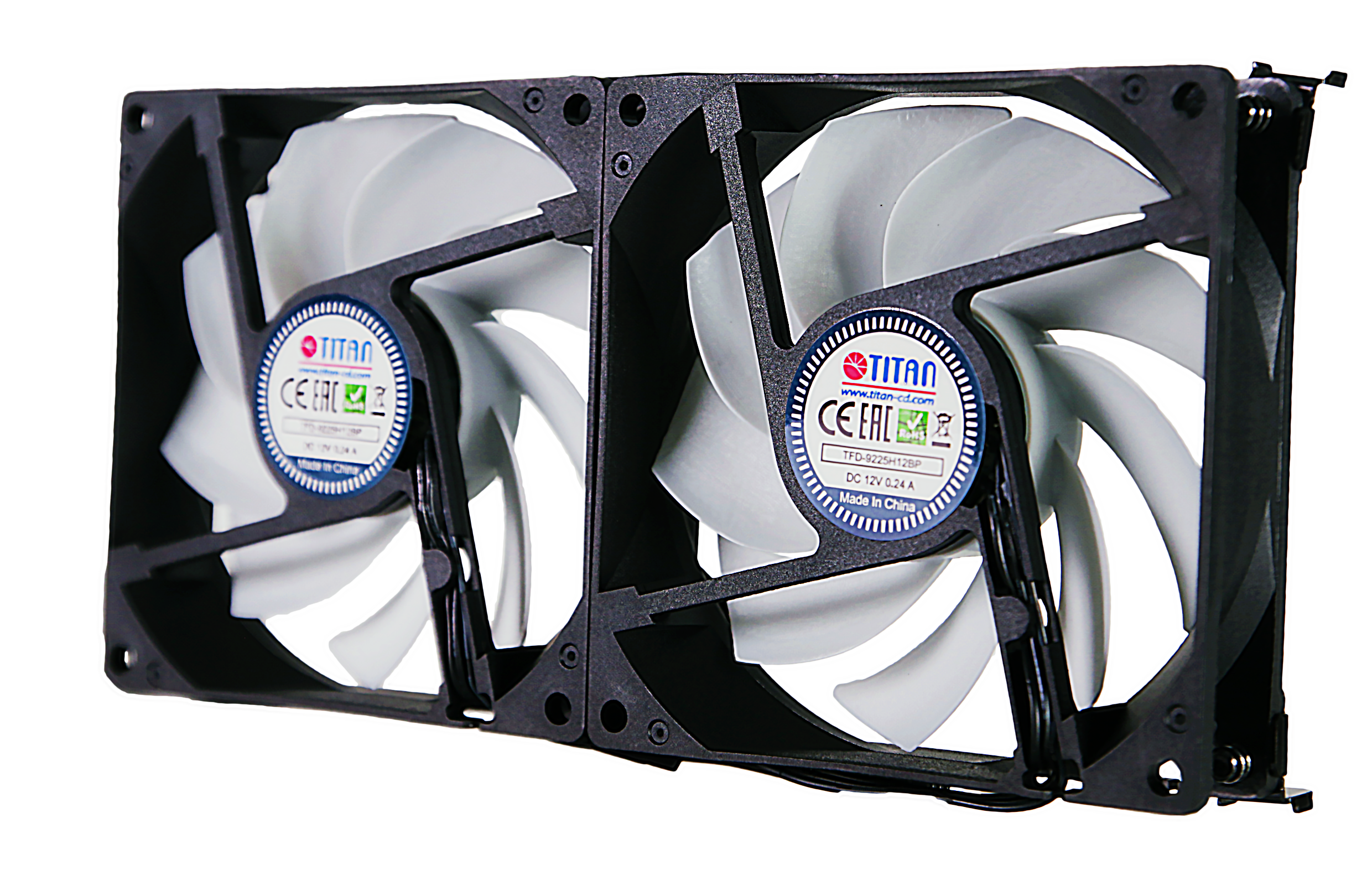

- ausgestattet mit exklusiven TITAN 9-Blatt-Lüftern für leisen Betrieb
- Außenmaße inkl. Rahmen = 29 x 14 x 3.2 cm (BxHxT)
Lieferumfang
- Doppellüfter, vormontiert
- Geschwindigkeitskontrolle

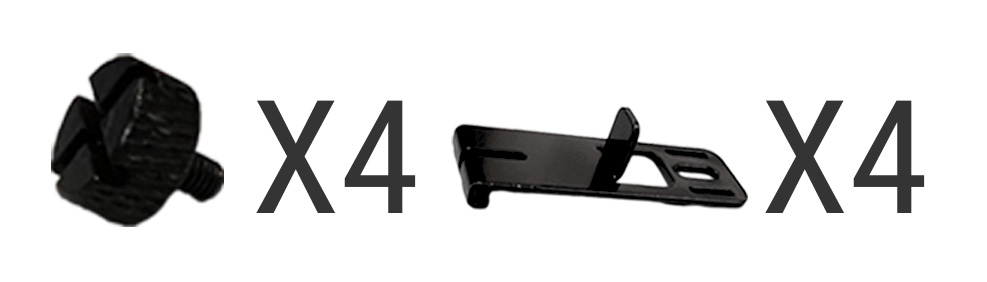

- Befestigungsmaterial
Technische Daten
| Geschwindigkeitskontrolle | |
| Eingangsspannung | 12 V |
| Ausgangsspannung | 7V ~13,8V |
| max. Ausgangsstrom | 1A |
| Stromverbrauch | 0,05A |
| Temperaturmessung | 20° ~ 45° |
| Kukri-Lüfter | |
| Außenmaße | 2 Stk 140 x 140 x 25 |
| Eingangsspannung | 7 V DC |
| Nennspannung | 12 V DC |
| Betriebsspannungsbereich | 7 ~ 13.8 V DC |
| Nennstrom | 0.8 A |
| Stromverbrauch (Watt) | 9.6 W |
| Lüftergeschwindigkeit | 500 - 1800 ± 10% Umdr./Min |
| Luftstrom | 84.44 - 303.88 m³/h |
| statischer Druck | 0,15 - 0,30 mbar |
| Geräuschpegel | 6 - 28.8 dBA |
| Lagerart | Z-Lager - IP55 |
| Lebensdauer Std. | 60.000 |
| Kabellänge | 2 m |
| Montagesets | inkl. |
Sie sollten den Doppellüfter VOR DER MONTAGE zunächst anschließen und ausprobieren, ob die Lüfter sich drehen und auch damit Sie merken in welche Richtung der Luftstrom hereingeblasen bzw. die Luft abgesaugt wird.
Der Kühlschranklüfter sollte an den oberen Lüftungsschlitzen Ihres Campingfahrzeuges angebracht werden, und zwar möglichst so, dass die abgesaugte, warme Luft nach draußen entweichen kann. Bei Einbau in den unteren Lüftungsschlitzen könnte bei Gasbetrieb des Kühlschranks die Gaszufuhr durch den Doppellüfter behindert wird.
Für Montage in die obere Lüftung:
Bitte die obere Seite des Lüftersets (die mit den Aufklebern und dem blauen TITAN Logo) nach innen zeigend (in Richtung des Fahrzeugsinneren), dann wird die verbrauchte warme Luft aus Ihrem Fahrzeug nach außen abgesaugt.
Für Montage an der unteren Lüftung:
Bitte umgekehrt vorgehen, d.h. das Lüfterset mit der oberen Seite (die Seite mit den Aufklebern und dem blauen TITAN Logo) nach außen montieren, dann wird die frische Luft in Richtung Kühlschrank hineingeblasen.
Anbringung des Temperatursensors:
Der Temperatursensor sollte ca. 5 cm freihängend über den Kühlrippen des Kühlschranks angebracht werden. Bitte kleben Sie den Sensor NICHT auf die Kühlrippen des Kühlschranks!
Auf jeden Fall sollten Sie nach der Montage der Doppellüfter das zum Fahrzeug gehörige Gitter wieder einsetzen, vor allem bei Einbau in das untere Lüftungsgitter, damit die Lüfterblätter geschützt sind und keine Verletzungsgefahr von diesen ausgehen kann.

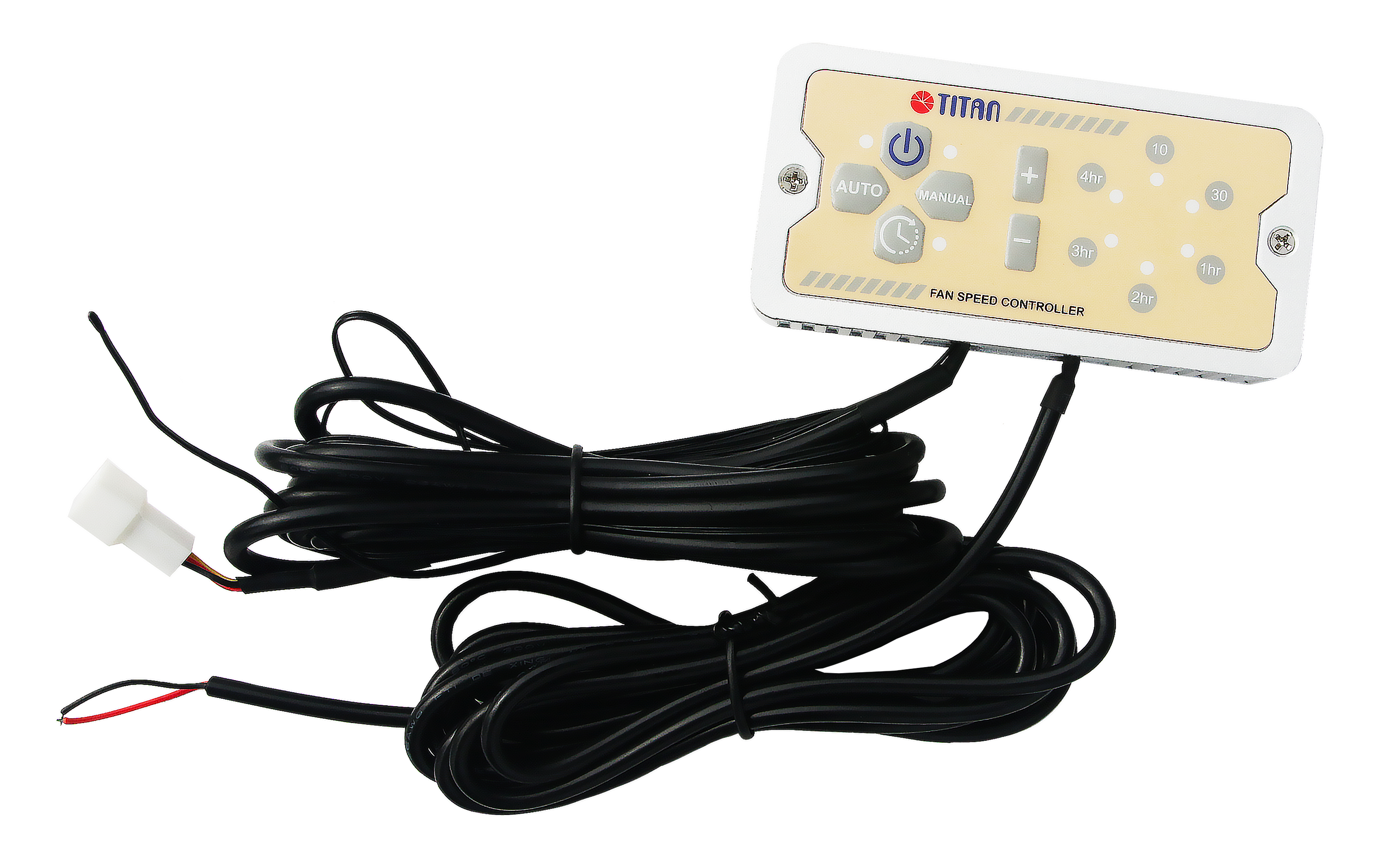

Bedienungsanleitung Geschwindigkeitskontrolle
Manueller Betrieb
Bei manuellem Betrieb leuchten nur die blauen LEDs. Man kann die Lüftergeschwindigkeit in 6 Schritten erhöhen oder reduzieren, indem man die + oder – Taste drückt. Jeder einzelne Druck erhöht oder reduziert die Geschwindigkeit um einen Schritt. Die Anzahl der blauen LEDs ist jeweils abhängig von der gewählten Geschwindigkeitsstufe.
Automatischer Betrieb
Bei automatischem Betrieb leuchtet die grüne Lampe, sobald die Lüfter sich drehen. Bei über 20° Umgebungstemperatur fangen die Lüfter automatisch an zu drehen. Zwischen 20°-45°C sind die Lüfter temperaturgesteuert. Bei über 45°C laufen die Lüfter automatisch auf Höchstgeschwindigkeit.
Unter 20°C stoppen die Lüfter automatisch und die LED leuchtet nicht mehr grün, sondern rot.
Wenn gar keine LED mehr aufleuchtet (nicht blau, nicht grün, nicht rot) ist der Lüfter komplett abgeschaltet.
